Przepusty w fundamencie pozwalają przeprowadzić instalacje bez przypadkowego wiercenia, kucia i naruszania hydroizolacji. Ich wykonanie trzeba jednak skoordynować przed betonowaniem, ponieważ błąd ukryty w konstrukcji może później oznaczać przeciek, zawilgocenie albo kosztowną naprawę.
Najważniejsze nie jest samo włożenie rury w szalunek. Liczy się zgodność z projektem, właściwe położenie, zapas średnicy, sposób połączenia z instalacją oraz szczelność wodna całego przejścia.
Czym są przepusty w fundamencie i dlaczego trzeba je zaplanować wcześniej

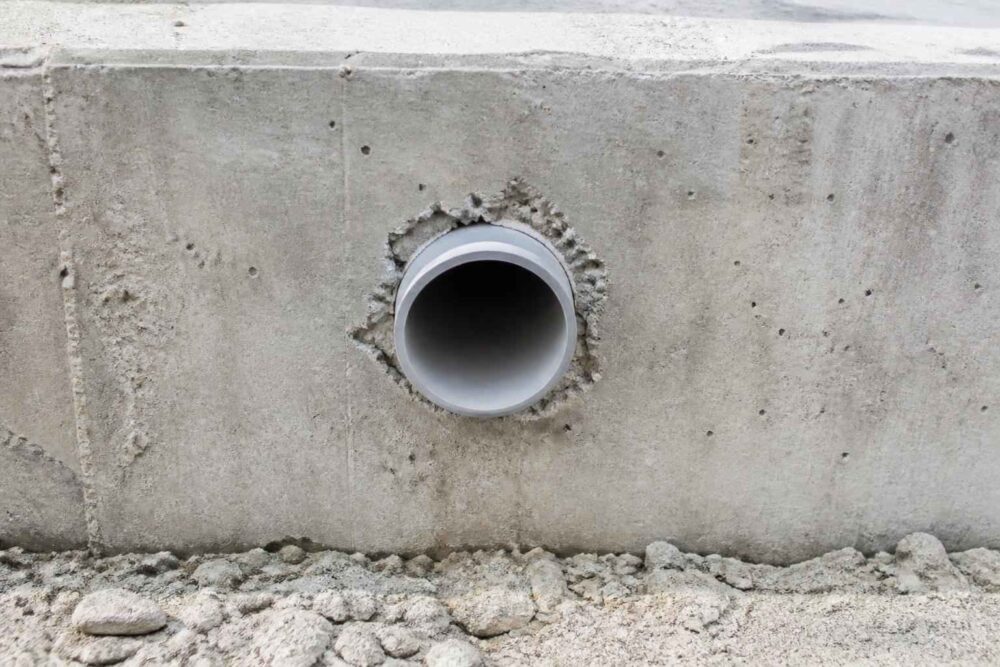

Przepust w fundamencie to przygotowane przejście przez ławę, ścianę fundamentową, płytę lub inną część konstrukcji, przez które prowadzi się instalację. Najczęściej ma postać rury osłonowej, peszla albo gotowego elementu systemowego. Wewnątrz przepustu znajduje się właściwy przewód lub rura instalacyjna, a przestrzeń między nimi wymaga odpowiedniego uszczelnienia.
Przepusty instalacyjne powinny wynikać z projektu i uzgodnionego przebiegu instalacji. Przed betonowaniem trzeba znać nie tylko rodzaj przewodu, lecz także jego rzeczywistą średnicę, kierunek wyjścia, poziom oraz miejsce, w którym instalacja będzie podłączona na zewnątrz i wewnątrz budynku. Pozornie niewielkie przesunięcie może później utrudnić wykonanie podejścia kanalizacyjnego albo wymusić ostre załamanie rury.
W praktyce kolejność robót ma duże znaczenie. Najpierw koordynuje się konstrukcję, instalacje i hydroizolację, następnie ustawia przepusty, kontroluje ich położenie, a dopiero później wykonuje betonowanie. Przewody nie powinny być traktowane jako element, który „dopasuje się po fakcie”.
Jakie instalacje wymagają przepustów przez fundament
Przejścia przez fundament planuje się dla wszystkich instalacji, które przekraczają jego obrys. W domu jednorodzinnym zwykle dotyczą one:
- przyłącza wodociągowego i rur wody użytkowej,
- kanalizacji sanitarnej oraz przewodów deszczowych, jeśli przechodzą przez konstrukcję,
- przewodów elektrycznych i przepustów kablowych,
- instalacji telekomunikacyjnej, alarmowej lub teletechnicznej,
- przewodów ogrzewania, na przykład między budynkiem a jednostką zewnętrzną,
- instalacji gazowej, zgodnie z projektem i wymaganiami dotyczącymi tego rodzaju przewodów.
Nie wszystkie przejścia mają takie same wymagania. Inaczej ocenia się kabel energetyczny, inaczej rurę kanalizacyjną, a jeszcze inaczej instalację gazową. Znaczenie ma także rodzaj fundamentu. Przepust przez ścianę fundamentową można przygotować w innym miejscu i technologii niż przejście przez płytę fundamentową lub ławę, gdzie szczególne znaczenie ma układ zbrojenia.
Warto zaplanować również instalacje, które nie są jeszcze wykonywane, ale mogą pojawić się w przyszłości. Dotyczy to na przykład przewodu do bramy, oświetlenia ogrodu, pompy ciepła czy dodatkowego przyłącza. Nie oznacza to jednak, że należy wykonywać przypadkowe otwory „na zapas”. Każdy dodatkowy przepust powinien mieć określone położenie, średnicę i sposób zamknięcia.
W przypadku gazu, przejść przez elementy konstrukcyjne i zmian względem dokumentacji potrzebna jest ocena projektanta lub kierownika budowy. Nie należy samodzielnie przesuwać przepustu, przecinać zbrojenia ani przyjmować, że każdą instalację można poprowadzić przez zwykły peszel.
| Rodzaj przejścia | Na co zwrócić uwagę | Typowe rozwiązanie |
|---|---|---|
| Kabel elektryczny lub teletechniczny | Zapas miejsca, możliwość wymiany przewodu, ochrona przed uszkodzeniem | Rura osłonowa lub przepust kablowy |
| Woda | Szczelność przejścia i współpraca z hydroizolacją | Rura osłonowa, uszczelnienie kompresyjne lub systemowe |
| Kanalizacja | Spadek, sztywność, ograniczenie naprężeń i poprawne położenie | Tuleja lub rura osłonowa o dopasowanej średnicy |
| Przejście w strefie wody gruntowej | Ciągłość izolacji i potwierdzona szczelność wodna | Przepust systemowy z kołnierzem lub uszczelnieniem |
Rura osłonowa czy systemowy przepust – co wybrać
Wybór zależy od warunków pracy, a nie od samej ceny elementu. W prostym przejściu przez fundament, z dala od wody gruntowej i przy niewielkich wymaganiach dotyczących szczelności, wystarczająca może być prawidłowo zamontowana rura osłonowa. Jeżeli jednak fundament znajduje się w gruncie wilgotnym, występuje napór wody albo izolacja ma zapewniać wysoką szczelność, bezpieczniejszy jest przepust systemowy.
Rury osłonowe (peszle)
Rura osłonowa oddziela właściwą instalację od betonu i ułatwia jej wymianę lub częściową naprawę. Jest przydatna zwłaszcza przy przewodach elektrycznych, telekomunikacyjnych i niektórych instalacjach wodnych. Powinna być stabilnie zamocowana przed betonowaniem, zabezpieczona przed przesunięciem i zamknięta tak, aby beton nie dostał się do środka.
Nie należy dobierać średnicy „na styk”. Trzeba uwzględnić izolację przewodu, promień gięcia, sposób uszczelnienia oraz ewentualny ruch instalacji. Zbyt ciasna rura utrudni przeciągnięcie przewodu, a zbyt duża może wymagać rozbudowanego uszczelnienia. Sam peszel nie rozwiązuje problemu przecieku między osłoną a instalacją.
Przepusty systemowe i uszczelnienia kołnierzowe
Przepust systemowy jest projektowany jako kompletne przejście przez przegrodę. Może mieć kołnierz zatapiany w betonie, element dociskowy, uszczelnienie gumowe lub rozwiązanie dopasowane do konkretnej średnicy przewodu. Jego zaletą jest przewidywalny sposób montażu i możliwość uzyskania szczelności zgodnej z wymaganiami producenta, pod warunkiem prawidłowego osadzenia.
Takie rozwiązanie ma większy sens przy fundamentach narażonych na wodę, przy przejściach przez płytę fundamentową oraz tam, gdzie naprawa przecieku byłaby szczególnie trudna. Nie oznacza to, że każdy przepust musi być systemowy. O wyborze decydują warunki gruntowo-wodne, rodzaj instalacji, typ izolacji i wymagania projektu.
Najczęstszy błąd polega na przyjęciu uniwersalnej średnicy. Wymiary należy sprawdzić na podstawie konkretnej instalacji i wybranego uszczelnienia. Element powinien pozostawiać miejsce na montaż, ale nie tworzyć niepotrzebnie dużej szczeliny.
Jak uszczelnić przepust w fundamencie – technologia i materiały
Uszczelnienie przepustu trzeba rozpatrywać w dwóch miejscach: na styku przepustu z betonem lub hydroizolacją oraz między rurą osłonową a właściwą instalacją. Zabezpieczenie tylko jednej z tych stref nie daje pełnej ochrony.
W prostych, suchych warunkach stosuje się rozwiązania opisane w dokumentacji materiału: masy trwale elastyczne, taśmy lub uszczelnienia dopasowane do rury. Masa butylowa może pomóc w wykonaniu elastycznego połączenia, ale jej zastosowanie musi odpowiadać podłożu i warunkom wilgotnościowym. Nie każda masa nadaje się do stałego kontaktu z wodą gruntową.
Pianka montażowa może wypełnić pustkę i ograniczyć przewiew, lecz zwykle nie powinna być traktowana jako podstawowa hydroizolacja przepustu. Z czasem może stracić właściwości, a jej przyczepność i odporność zależą od produktu oraz warunków. Szczelność wodną zapewnia rozwiązanie przeznaczone do tego celu: uszczelnienie kompresyjne, pierścień gumowy, kołnierz zatapiany w betonie albo system współpracujący z izolacją.
Przy wykonywaniu przejścia przez izolowaną ścianę trzeba zachować ciągłość hydroizolacji fundamentu. Kołnierz, taśmę lub element przeznaczony do wtopienia w izolację montuje się zgodnie z instrukcją systemu, a nie tylko oblepia przypadkową masą po wykonaniu prac. Powierzchnia powinna być oczyszczona, sucha lub przygotowana zgodnie z wymaganiami materiału.
Instalacja nie powinna być zabetonowana na sztywno, jeśli projektowane rozwiązanie wymaga możliwości niewielkiego przesunięcia. Różnice temperatur, osiadanie i praca przewodu mogą przenosić naprężenia na uszczelnienie. Właśnie dlatego stosuje się elastyczne wkładki i uszczelnienia kompresyjne, które dociskają przewód bez jego blokowania.
Najczęstsze błędy przy wykonywaniu przepustów
Pierwszym błędem jest brak koordynacji. Wykonawca przygotowuje przejście według nieaktualnego rysunku, a później okazuje się, że instalacja przebiega w innym miejscu. W efekcie pojawia się pokusa przesunięcia rury, jej podgięcia albo wykonania dodatkowego otworu.
Drugim problemem jest brak osłony. Przewód zalany bezpośrednio w betonie może być trudny do wymiany, narażony na uszkodzenia i obciążony przez pracę konstrukcji. Dotyczy to szczególnie kabli oraz rur, które powinny mieć możliwość niewielkiego ruchu.
Niebezpieczne jest także ustawienie przepustu bez kontroli zbrojenia fundamentu. Rura nie może przypadkowo przecinać prętów ani zmieniać ich położenia. Jeżeli przejście koliduje ze zbrojeniem, decyzję o zmianie podejmuje osoba odpowiedzialna za konstrukcję, a nie pracownik wykonujący betonowanie.
Często spotyka się również zbyt mały zapas średnicy, brak zamknięcia rury przed betonowaniem, niedostateczne zamocowanie oraz uszczelnianie dopiero po zasypaniu fundamentu. Błędem jest też łączenie materiałów bez sprawdzenia ich kompatybilności z folią, masą bitumiczną lub izolacją mineralną.
W praktyce najdroższe bywają nie same materiały, lecz poprawki: odkopywanie fundamentu, osuszanie, ponowne wykonanie izolacji i odtwarzanie nawierzchni. Dlatego przepusty warto odbierać jako roboty zakrywane, zanim mieszanka betonowa uniemożliwi ocenę ich położenia.
Kontrola przed betonowaniem i dokumentacja powykonawcza
Kontrola powinna odbyć się przed zamknięciem szalunku lub przed wylaniem mieszanki. Warto sprawdzić projekt z rzeczywistym przebiegiem instalacji, ponieważ sama obecność rury w odpowiednim rejonie nie oznacza jeszcze poprawnego wykonania.
- Porównaj liczbę, średnice i położenie przepustów z projektem oraz uzgodnieniami instalacyjnymi.
- Sprawdź odległość od krawędzi, poziom wyjścia i kierunek dalszego prowadzenia przewodu.
- Skontroluj, czy rury są stabilnie zamocowane i nie przesuną się podczas układania oraz zagęszczania betonu.
- Oceń, czy przepust nie koliduje ze zbrojeniem i czy nie naruszono prętów.
- Sprawdź zamknięcie rur, ciągłość izolacji oraz przygotowanie elementów uszczelniających.
- Wykonaj zdjęcia z miarką lub punktami odniesienia przed betonowaniem.
Zdjęcia powinny pokazywać położenie przepustów względem narożników, osi ścian i innych trwałych elementów. Samo zdjęcie z bliska, bez skali, może być mało przydatne po kilku miesiącach. Dobrą praktyką jest zapisanie średnic, rzędnych i przeznaczenia poszczególnych przejść.
Informacje można dołączyć do powykonawczej dokumentacji oraz odnotować w dokumentach budowy zgodnie z przyjętym sposobem prowadzenia robót. Jeżeli w trakcie wykonania zmieniono lokalizację lub rodzaj przepustu, zmiana powinna być uzgodniona przed betonowaniem i odpowiednio opisana.
Przed rozpoczęciem betonowania kierownik budowy lub osoba odpowiedzialna za odbiór powinna mieć możliwość oceny robót zakrywanych. To moment, w którym poprawka zwykle polega na przestawieniu rury, a nie na ingerencji w gotowy fundament.
Przepusty po zalaniu betonu – czy da się to naprawić
Tak, ale naprawa po fakcie nie jest równoważna z przygotowaniem przepustu przed betonowaniem. Najpierw trzeba ustalić, gdzie przebiega zbrojenie, jaka jest grubość elementu, czy fundament jest obciążony oraz czy w miejscu planowanego otworu występuje hydroizolacja. Bez tych danych wiercenie może uszkodzić konstrukcję albo stworzyć trudny do uszczelnienia punkt.
Wiercenie diamentowe
Wiercenie diamentowe pozwala wykonać stosunkowo precyzyjny otwór bez udarowego kucia. Ogranicza drgania i pozwala lepiej kontrolować geometrię przejścia, ale nie eliminuje ryzyka. Otwór nadal może trafić w pręt, przewód lub strefę konstrukcyjnie istotną. Przed pracą należy ustalić przebieg zbrojenia i uzyskać ocenę osoby odpowiedzialnej za konstrukcję.
Po wykonaniu otworu trzeba zamontować właściwą tuleję lub przepust, a następnie odtworzyć szczelność hydroizolacji. Wiercenie bez zaplanowanego sposobu uszczelnienia często kończy się samym wypełnieniem szczeliny pianą albo zaprawą, co nie musi zabezpieczyć przejścia przed wodą gruntową.
Koszty i opłacalność naprawy
Koszt zależy od średnicy i grubości fundamentu, dostępu do miejsca, rodzaju zbrojenia, konieczności odkopywania oraz wybranego uszczelnienia. Do ceny samego wiercenia mogą dojść prace konstrukcyjne, montaż przepustu, odtworzenie izolacji, zasypanie wykopu i późniejsze usunięcie skutków przecieku.
Dlatego porównywanie ceny rury osłonowej z kosztem wiercenia bywa mylące. Prawidłowo przygotowany przepust jest zwykle prostym etapem robót. Naprawa po zalaniu betonu staje się osobnym zadaniem technicznym, którego zakres zależy od warunków konkretnego fundamentu. Przy ingerencji w zbrojenie, instalacji gazowej lub zmianie rozwiązania konstrukcyjnego potrzebna jest ocena projektanta albo kierownika budowy.
Przepusty w fundamencie najlepiej traktować jako część koordynacji konstrukcji, instalacji i hydroizolacji. Najpierw należy ustalić przebieg oraz średnice, potem wybrać rurę osłonową albo rozwiązanie systemowe, a przed betonowaniem sprawdzić położenie, stabilność i przygotowanie uszczelnienia.
W suchych i prostych warunkach rura osłonowa może być rozsądnym wyborem. W strefie wody gruntowej, przy wymaganej szczelności wodnej lub przy trudnej do naprawy izolacji warto dopłacić do przepustu systemowego. Najważniejszym zabezpieczeniem pozostaje jednak kontrola robót zakrywanych i rzetelna dokumentacja, a nie sam rodzaj zastosowanego produktu.
