Łączenie kabli antenowych może być prostą naprawą, ale źle wykonane połączenie często powoduje niestabilny odbiór, zaniki obrazu albo problemy, które pojawiają się dopiero po kilku dniach. Sam fakt, że telewizor odbiera sygnał tuż po naprawie, nie oznacza jeszcze, że instalacja została wykonana poprawnie.
Najważniejsze są: zachowanie ciągłości żyły środkowej i ekranu, dopasowanie złącza do przewodu koncentrycznego oraz ochrona miejsca połączenia przed wilgocią i naprężeniami. Inaczej warto postąpić przy krótkiej naprawie awaryjnej, a inaczej przy kablu prowadzonym na stałe.
Od czego zależy jakość połączenia kabla antenowego?
Przewód antenowy jest przewodem koncentrycznym. W jego środku znajduje się żyła przewodząca sygnał, wokół niej izolacja, a dalej ekran z folii i oplotu. Zewnętrzna powłoka chroni całość przed uszkodzeniami mechanicznymi. Wszystkie te warstwy mają znaczenie, dlatego nie można traktować kabla jak zwykłego przewodu elektrycznego.
W instalacjach telewizyjnych najczęściej stosuje się przewody o impedancji 75 Ω. Złącze, łącznik i kabel powinny być ze sobą kompatybilne. Jeśli ekran zostanie przerwany, luźny albo przypadkowo dotknie żyły środkowej, sygnał może się pogorszyć, a odbiór stanie się podatny na zakłócenia.
Liczy się również mechanika. Połączenie wiszące na kablu, narażone na zginanie lub wyrwanie z gniazda, może początkowo działać prawidłowo, lecz z czasem stracić kontakt. Dlatego dobra naprawa powinna być nie tylko elektrycznie poprawna, ale również stabilna i możliwa do późniejszej kontroli.
Ważne: najtańszy łącznik nie zawsze jest najtańszym rozwiązaniem. Jeżeli po jego zastosowaniu pojawią się zaniki obrazu, do kosztu trzeba doliczyć ponowną pracę, nowe złącze, a czasem także wymianę dłuższego odcinka przewodu.
| Sytuacja | Rozsądne rozwiązanie | Na co uważać |
|---|---|---|
| Krótkotrwała naprawa w suchym miejscu | Prosty łącznik antenowy, bez naprężeń na kablu | Nie traktować jako rozwiązania na zewnątrz |
| Stałe połączenie w domu | Dopasowany łącznik 75 Ω i solidne złącza | Uszkodzony ekran, zbyt mocne zgięcie przewodu |
| Połączenie na zewnątrz | Złącze odporne na warunki zewnętrzne i dodatkowe uszczelnienie | Wilgoć w ekranie i korozja |
| Instalacja satelitarna | Element przeznaczony do toru satelitarnego | Nie każdy przypadkowy łącznik będzie odpowiedni |
Jakie złącze wybrać do łączenia kabli antenowych?
Najbezpieczniejszym wyborem jest dedykowany łącznik do przewodu koncentrycznego. W praktyce jego rodzaj zależy od zakończenia kabla i miejsca montażu. Do popularnych rozwiązań należą złącza F, łączniki F-F oraz elementy z gniazdami antenowymi IEC. Ważne, aby nie dobierać ich wyłącznie po wyglądzie. Liczy się średnica przewodu, sposób montażu oraz przeznaczenie złącza.
Łącznik F-F
Łącznik F-F pozwala połączyć dwa odcinki kabla zakończone złączami typu F. To praktyczne rozwiązanie, gdy przewód jest przygotowany do skręcanych złączy. Zaletą jest możliwość rozłączenia instalacji bez cięcia kabla. Ułatwia to późniejszą kontrolę i wymianę jednego odcinka.
Złącze F powinno być osadzone stabilnie. Żyła środkowa musi wystawać w sposób przewidziany dla danego modelu, ale nie może być zbyt długa. Oplot i folia nie powinny dostać się pod żyłę sygnałową. Nawet pojedyncze druciki ekranu mogą spowodować zwarcie lub niestabilne działanie.
Łącznik z gniazdami antenowymi IEC
Jeżeli przewód ma klasyczne wtyki antenowe używane przy telewizorach i gniazdach RTV, można zastosować odpowiedni łącznik IEC. Jest to wygodne w domowych instalacjach, lecz trzeba zwrócić uwagę na jakość wykonania. Luźne lub słabo dopasowane gniazda mogą rozłączać się przy przesuwaniu telewizora albo porządkowaniu przewodów.
Złącza do instalacji zewnętrznej i satelitarnej
Na zewnątrz lepiej użyć elementów przeznaczonych do pracy w warunkach podwyższonej wilgotności. Sam plastikowy łącznik nie zapewnia jeszcze szczelności. Miejsce połączenia powinno być osłonięte i zabezpieczone tak, aby woda nie mogła wnikać wzdłuż przewodu.
W instalacji satelitarnej szczególnie ważne są prawidłowe złącza F, ciągłość ekranu i brak przypadkowych zwarć. Przewód może jednocześnie przenosić sygnał oraz zasilanie konwertera, dlatego prowizoryczne połączenie jest tu złym pomysłem. Jeśli po naprawie występują problemy z poziomem lub jakością sygnału, sama wymiana łącznika może nie wystarczyć.
Jak połączyć kabel antenowy krok po kroku?
Przed rozpoczęciem pracy odłącz przewód od telewizora, dekodera, wzmacniacza lub innego urządzenia. W instalacjach, w których może występować zasilanie wzmacniacza albo konwertera, szczególnie ważne jest odłączenie odpowiedniego urządzenia. Nie wykonuj połączenia pod napięciem.
- Usuń uszkodzony fragment przewodu. Jeśli kabel jest zgnieciony, przecięty albo ma skorodowany ekran, lepiej wyciąć uszkodzony odcinek. Łączenie przewodu w miejscu mocno zdeformowanym zwykle nie daje trwałego efektu.
- Przygotuj oba końce zgodnie z instrukcją złącza. Zdejmij zewnętrzną powłokę na odpowiedniej długości, nie przecinając ekranu ani izolacji żyły środkowej.
- Ułóż ekran prawidłowo. Oplot powinien przylegać do części złącza przeznaczonej do kontaktu z ekranem. Nie skracaj go nadmiernie i nie pozwól, aby jego druciki dotykały żyły sygnałowej.
- Zamontuj złącze bez nadmiernej siły. Zbyt słabe dokręcenie powoduje luzy, a zbyt mocne może uszkodzić gwint, kabel lub obudowę złącza.
- Połącz oba końce przez właściwy łącznik. Połączenie powinno być proste, bez bocznego naprężenia. Jeśli kabel od razu wygina łącznik, trzeba zmienić jego ułożenie albo zastosować dodatkowy odcinek przewodu.
- Sprawdź połączenie. Obejrzyj je i delikatnie porusz przewodem. Nie powinno się rozsuwać ani obracać na kablu. Dopiero potem podłącz urządzenia i sprawdź odbiór.
Do pracy przydają się ostre szczypce lub obcinak, narzędzie do przygotowania kabla koncentrycznego oraz elementy dopasowane do konkretnego przewodu. Warto zachować umiar przy zdejmowaniu izolacji. Im więcej kabla zostanie odsłonięte, tym większe ryzyko uszkodzenia ekranu albo przypadkowego zwarcia.
Czy można skręcić lub zlutować kabel antenowy?
Skręcanie żył i ekranów nie jest właściwą metodą stałego łączenia przewodu antenowego. Taki sposób może przywrócić odbiór na chwilę, ale nie zapewnia powtarzalnych parametrów elektrycznych. Połączenie jest też podatne na rozciąganie, utlenianie i przypadkowe zwarcie.
Lutowanie również nie powinno być traktowane jako uniwersalna naprawa. Trudność polega na zachowaniu geometrii kabla i ciągłości ekranu. Samo połączenie żyły środkowej nie wystarczy. Ekran musi zostać odtworzony w sposób stabilny i możliwie równomierny, a miejsce lutowania nie może tworzyć sztywnego punktu, który łatwo pęknie przy zginaniu.
Taśma izolacyjna może zabezpieczyć kabel przed przypadkowym dotknięciem, ale nie zastąpi łącznika. Nie zapewnia właściwego kontaktu ekranu, nie ustala impedancji i z czasem może się odkleić. Można użyć jej pomocniczo, lecz nie jako jedynego zabezpieczenia naprawy.
Jak zabezpieczyć połączenie przed wilgocią i uszkodzeniem?
W suchym wnętrzu najważniejsze będzie mechaniczne ustabilizowanie przewodu. Nie powinien zwisać na samym łączniku ani być zagięty tuż przy złączu. Dobrze zostawić niewielki luz i zamocować kabel osobno, tak aby przypadkowe pociągnięcie nie przenosiło siły na miejsce połączenia.

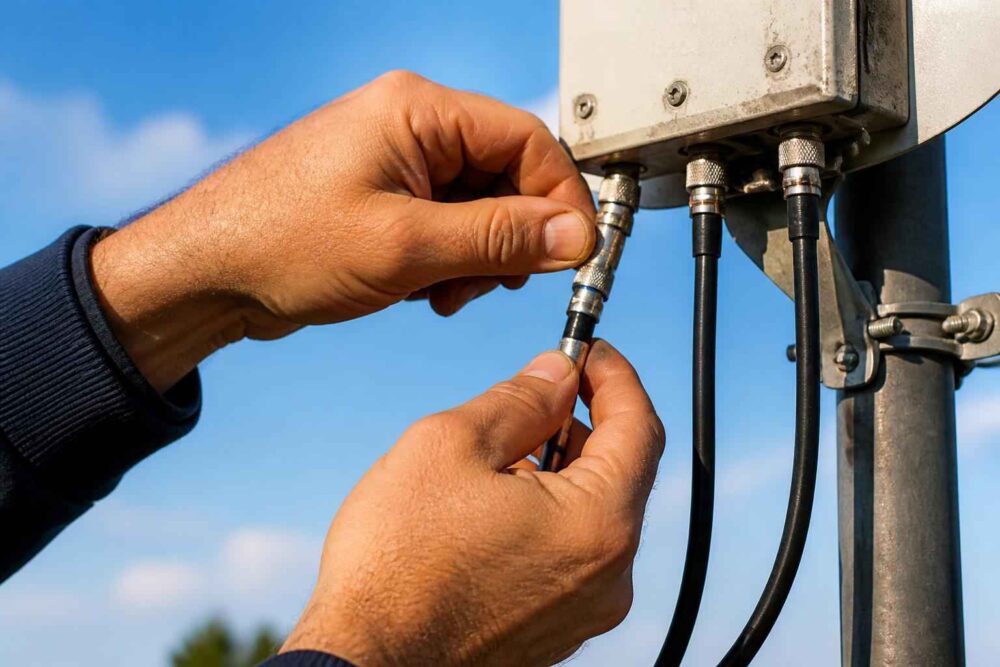

Na zewnątrz potrzebna jest dodatkowa ochrona. Połączenie powinno znajdować się w miejscu osłoniętym, a kabel warto poprowadzić tak, by woda nie spływała bezpośrednio do złącza. Do zabezpieczenia można wykorzystać rozwiązanie przewidziane do instalacji zewnętrznych, na przykład odpowiednią taśmę samowulkanizującą lub obudowę ochronną. Materiał powinien być założony na czyste i suche połączenie.
Wilgoć wnikająca do ekranu może powodować stopniowe pogorszenie sygnału. Objaw nie zawsze pojawia się natychmiast. Z tego powodu połączenie na balkonie, maszcie lub przy antenie naziemnej wymaga większej staranności niż łącznik ukryty za telewizorem.
Najczęstsze błędy przy łączeniu przewodu antenowego
Jednym z częstszych problemów jest dobór elementu, który pasuje mechanicznie, ale nie jest przeznaczony do danego typu kabla. Złącze może dać się przykręcić, a mimo to nie zapewnić właściwego kontaktu ekranu. Innym błędem jest pozostawienie zbyt dużej części żyły środkowej poza złączem. Zwiększa to ryzyko zwarcia.
Nie należy także mieszać przypadkowych adapterów i przejściówek. Każdy dodatkowy element to kolejne miejsce możliwego luzu, utleniania lub uszkodzenia. Jeśli trzeba zmienić rodzaj zakończenia, lepiej użyć jednego dobrze dopasowanego złącza niż budować łańcuch kilku przejściówek.
Problemy mogą wynikać również z samego kabla. Stary przewód ze sparciałą powłoką, pękniętym ekranem lub śladami korozji nie zawsze warto naprawiać. Gdy uszkodzenie znajduje się blisko końca, wymiana złącza ma sens. Jeśli przewód jest zniszczony na dłuższym odcinku, ponowne prowadzenie kabla może być rozsądniejsze niż kilka kolejnych połączeń.
Jak sprawdzić, czy połączenie działa prawidłowo?
Najpierw wykonaj kontrolę wzrokową. Sprawdź, czy złącza są osadzone równo, ekran nie wystaje w stronę żyły środkowej, a przewód nie jest mocno zagięty. Następnie podłącz urządzenie i sprawdź nie tylko obecność obrazu, ale również jego stabilność przy zmianie kanałów.
Prosty multimetr może pomóc wykryć zwarcie między żyłą środkową a ekranem, ale taki pomiar nie ocenia jakości całego toru radiowego. Brak zwarcia nie oznacza automatycznie, że połączenie ma małe tłumienie ani że instalacja zapewnia odpowiedni poziom sygnału.
Jeśli po naprawie nadal występują zaniki, pikselizacja lub brak części kanałów, przyczyna może znajdować się wcześniej: w antenie, wzmacniaczu, rozdzielaczu, gnieździe albo innym odcinku przewodu. W instalacji zbiorczej, satelitarnej lub rozbudowanej warto skorzystać z pomiaru wykonanego przez instalatora, zamiast wymieniać elementy na chybił trafił.
Trwałe łączenie kabli antenowych powinno opierać się na dopasowanym łączniku, zachowaniu ciągłości ekranu i stabilnym prowadzeniu przewodu. Skręcanie, przypadkowe lutowanie oraz sama taśma mogą pomóc wyłącznie doraźnie, ale nie są dobrym wyborem do instalacji, która ma działać przez długi czas.
Przed zakupem warto sprawdzić typ kabla, rodzaj zakończeń i miejsce montażu. W domu zwykle wystarczy solidny łącznik 75 Ω, natomiast na zewnątrz potrzebne jest także zabezpieczenie przed wilgocią. Jeżeli połączenie nie poprawia odbioru albo problem wraca, nie należy zakładać, że winny jest wyłącznie kabel — w takiej sytuacji potrzebna może być pełna diagnostyka instalacji.
