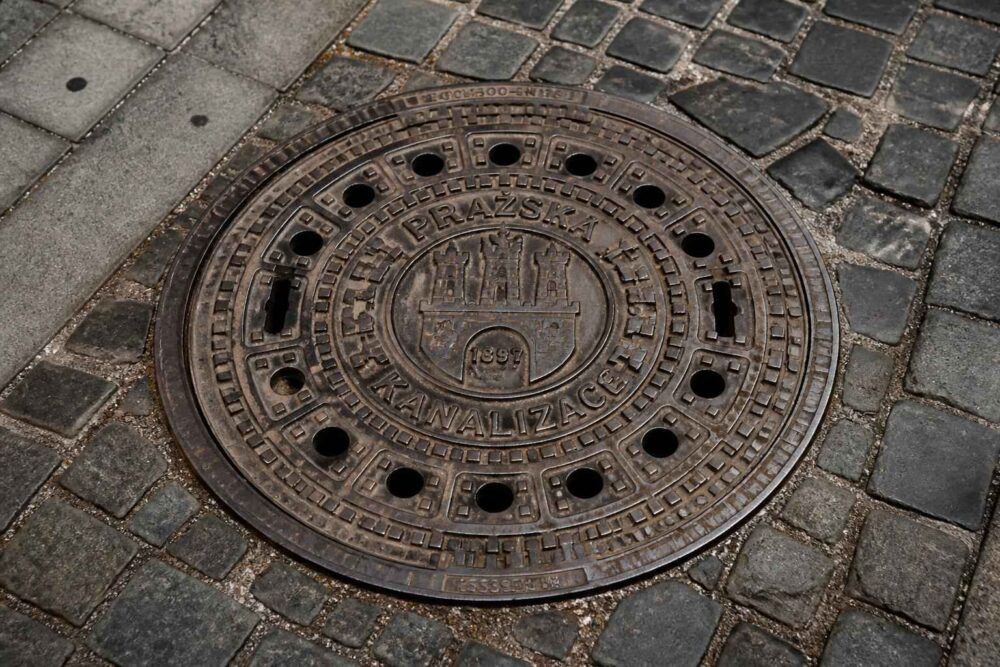

Wybór włazu nie powinien zaczynać się od pytania, czy lepsze jest żeliwo szare, czy sferoidalne. Najpierw trzeba określić, gdzie element zostanie zamontowany i jakie obciążenia będą na niego działać. Klasa obciążenia włazu wynika przede wszystkim z lokalizacji, rodzaju ruchu oraz jakości osadzenia, a dopiero później z materiału i konstrukcji produktu.
Błąd na tym etapie może oznaczać pęknięcie pokrywy, przesuwanie się włazu, hałas podczas przejazdu albo konieczność kosztownej wymiany nawierzchni. Poniżej wyjaśniam, jak czytać oznaczenia, interpretować klasy włazów żeliwnych i dopasować je do rzeczywistych warunków pracy.
Czym są klasy obciążenia włazów i jaka norma je reguluje
Klasa obciążenia określa odporność kompletnego wyrobu na obciążenie testowe, wyrażone w kiloniutonach. Nie jest to po prostu informacja o tym, jak mocny jest materiał, z którego wykonano pokrywę. W praktyce liczy się cały układ: pokrywa, rama, kołnierz, podparcie, ewentualne rygle oraz sposób montażu w nawierzchni.
Podstawą klasyfikacji włazów i wpustów jest norma EN 124, stosowana w Polsce jako norma PN-EN 124 wraz z odpowiednią częścią materiałową. W przypadku wyrobów z żeliwa szczególne znaczenie ma PN-EN 124-2. Norma wskazuje między innymi klasy obciążenia, wymagania konstrukcyjne i zasady badań. Nie oznacza to jednak, że każdy produkt z żeliwa automatycznie spełnia wymagania dla ruchu kołowego.
Warto odróżnić EN 124 od EN 1433. Pierwsza norma dotyczy między innymi włazów, pokryw i rusztów stosowanych nad studzienkami, wpustami oraz innymi elementami infrastruktury. EN 1433 odnosi się przede wszystkim do odwodnień liniowych i ich rusztów. Te normy nie są zamienne, nawet jeśli oba produkty znajdują się w nawierzchni i mają podobne klasy, na przykład B125 albo D400.
| Norma | Czego dotyczy | Przykład zastosowania |
|---|---|---|
| EN 124 | Włazy, pokrywy, wpusty i ruszty nad studzienkami oraz innymi przestrzeniami technicznymi | Właz do studzienki kanalizacyjnej w jezdni |
| PN-EN 124-2 | Wyroby z żeliwa | Żeliwny właz klasy D400 |
| EN 1433 | Odwodnienia liniowe i ruszty do kanałów odwadniających | Ruszt kanalizacyjny wzdłuż wjazdu lub placu |
Tabela klas włazów żeliwnych od A15 do F900
Poniższa tabela pokazuje pełny zakres klas stosowanych w systemie EN 124. Wartości w tonach są przeliczeniem orientacyjnym obciążenia podanego w kiloniutonach: 10 kN odpowiada w przybliżeniu jednej tonie siły. Nie należy interpretować ich jako maksymalnej masy pojazdu, który może przejechać przez właz. Rozkład nacisku koła, dynamika przejazdu, stan nawierzchni i montaż mają równie duże znaczenie.
| Klasa | Obciążenie testowe | Orientacyjny odpowiednik | Przykładowe zastosowanie |
|---|---|---|---|
| A15 | 15 kN | ok. 1,5 t | Tereny dla pieszych i rowerzystów, obszary bez ruchu pojazdów |
| B125 | 125 kN | ok. 12,5 t | Chodniki, ciągi piesze, parkingi i podjazdy o ograniczonym ruchu |
| C250 | 250 kN | ok. 25 t | Krawężniki, pobocza i strefy przy jezdni, gdzie koła mogą najechać na pokrywę |
| D400 | 400 kN | ok. 40 t | Jezdnie, ulice, parkingi dla samochodów ciężarowych i większość dróg publicznych |
| E600 | 600 kN | ok. 60 t | Tereny przemysłowe, porty, place przeładunkowe i obszary o dużym nacisku osi |
| F900 | 900 kN | ok. 90 t | Lotniska i miejsca narażone na wyjątkowo wysokie obciążenia |
Klasy podstawowe A15, B125, C250 i D400
A15 jest przeznaczona do miejsc, w których nie występuje ruch samochodowy. Można rozważyć ją przy terenach zielonych, alejkach pieszych czy zamkniętych przestrzeniach dla rowerzystów. Nie jest właściwym wyborem na podjazd, nawet jeśli obecnie korzysta z niego tylko samochód osobowy.
B125 to często spotykana klasa na prywatnych posesjach, chodnikach i parkingach o kontrolowanym ruchu. Trzeba jednak sprawdzić, czy producent dopuszcza konkretny sposób zastosowania. Jeżeli podjazdem ma przejeżdżać samochód dostawczy, pojazd z przyczepą albo sprzęt budowlany, wybór powinien być ostrożniejszy.
C250 stosuje się w strefach przy krawężniku i w miejscach, gdzie koło może zjechać z jezdni. D400 jest standardowym punktem odniesienia dla jezdni i dróg, ale sama klasa nie zastępuje projektu ani wymagań zarządcy drogi.
Klasy specjalistyczne E600 i F900
E600 i F900 są przeznaczone do obszarów, w których występują bardzo duże naciski, intensywny ruch ciężki lub specjalistyczne pojazdy. E600 może być potrzebna na placu przeładunkowym albo w zakładzie przemysłowym. F900 spotyka się przede wszystkim na lotniskach i w infrastrukturze o wyjątkowych wymaganiach.
W inwestycji prywatnej wybór tych klas zwykle nie ma uzasadnienia. Wyższa klasa oznacza często większą masę, bardziej rozbudowaną konstrukcję i trudniejszy serwis. Nie należy jednak obniżać klasy na podstawie samej ceny, jeśli dokumentacja projektowa wskazuje E600 albo F900.
Żeliwo szare czy sferoidalne – czy materiał wpływa na klasę włazu
Żeliwo szare jest materiałem tradycyjnym, stosunkowo ciężkim i dobrze tłumiącym drgania. Jego zaletą może być duża masa pokrywy, która ogranicza ryzyko podnoszenia lub przesuwania się elementu pod wpływem przejazdu. Wadą jest mniejsza odporność na uderzenia w porównaniu z żeliwem sferoidalnym. Przy gwałtownym, punktowym obciążeniu materiał bardziej kruchy może pęknąć.
Żeliwo sferoidalne ma korzystniejsze właściwości mechaniczne i większą ciągliwość. Pozwala projektować elementy lżejsze przy zachowaniu wysokiej nośności. To ułatwia montaż i późniejsze otwieranie włazu, ale mniejsza masa nie zawsze poprawia bezpieczeństwo. Jeśli pokrywa nie ma odpowiedniego zamknięcia, może być bardziej podatna na przemieszczenie.
Dlatego nie można uznać, że sferoidalne zawsze oznacza lepsze, a szare – przestarzałe. Materiał trzeba oceniać razem z klasą, geometrią ramy, sposobem blokowania i warunkami eksploatacji. Na ruchliwej drodze przydatny może być właz z ryglem, zatrzaskiem albo innym zabezpieczeniem przed obrotem i wysunięciem. Na terenie, gdzie właz będzie regularnie otwierany przez obsługę, mniejsza masa również może mieć znaczenie.
Klasa obciążenia nie wynika wyłącznie z rodzaju żeliwa. Dwa produkty z tego samego materiału mogą mieć różne klasy, ponieważ różnią się konstrukcją, wymiarami, profilem podparcia i wynikami badań. Z drugiej strony sama deklaracja D400 nie mówi jeszcze, czy dany produkt będzie wygodny w serwisie ani czy sprawdzi się w miejscu narażonym na kradzież lub przesuwanie.
Na trwałość wpływa również odporność na korozję. Żeliwo może pracować długo, lecz uszkodzona powłoka, zalegająca woda, sól drogowa i agresywne środowisko przyspieszają degradację. Warto sprawdzić rodzaj zabezpieczenia powierzchni oraz zalecenia producenta, zamiast traktować materiał jako całkowicie odporny na warunki atmosferyczne.
Jak dobrać odpowiednią klasę włazu do swojej inwestycji
Dobór warto przeprowadzić od lokalizacji do produktu. Najpierw trzeba ustalić, czy właz znajduje się w strefie pieszej, na podjeździe, w pasie jezdni czy na placu, po którym poruszają się ciężkie pojazdy. Następnie należy uwzględnić nie tylko obecny sposób użytkowania, ale też jego możliwą zmianę.
Domowy podjazd może początkowo służyć wyłącznie samochodom osobowym. Później pojawi się dostawa materiałów, szambiarka, samochód z przyczepą albo cięższy sprzęt podczas remontu. Właśnie takie sytuacje są częstą przyczyną uszkodzeń elementów dobranych „na dziś”. Najniższa klasa jest rozsądna tylko wtedy, gdy rzeczywiście odpowiada przewidywanym obciążeniom.
Przy wyborze sprawdź:
- rodzaj i częstotliwość ruchu;
- możliwość najechania kołem na pokrywę pod różnym kątem;
- przyszłą zmianę funkcji terenu lub rozbudowę posesji;
- wymagania projektu, zarządcy drogi albo dokumentacji odbiorowej;
- zgodność ramy, pokrywy i podłoża jako jednego rozwiązania.
Nie warto też kierować się wyłącznie maksymalnym obciążeniem zapisanym w katalogu. Właz położony na niestabilnej, źle zagęszczonej podbudowie może pracować nieprawidłowo mimo wysokiej klasy. Powstające luzy i uderzenia dynamiczne przyspieszają zużycie, a nawierzchnia wokół ramy zaczyna się zapadać.
Właz na podjazd i parking prywatny
Na podjeździe dla samochodów osobowych często rozważa się klasę B125, o ile produkt jest przeznaczony do takiej lokalizacji, a podjazd ma prawidłową konstrukcję. Jeśli parking obsługuje większą liczbę aut, samochody dostawcze lub okresowy ruch cięższych pojazdów, bezpieczniejszym wyborem może być C250 albo D400.
Na prywatnej posesji nie należy automatycznie montować A15 tylko dlatego, że właz znajduje się poza drogą publiczną. Jeżeli koło może na niego najechać, jest to element obciążany ruchem kołowym. Przy wątpliwościach lepiej przyjąć scenariusz najbardziej niekorzystny, ale nadal realny.
Właz na drogę publiczną i teren przemysłowy
Na drodze publicznej dobór powinien wynikać z projektu, standardu zarządcy i dokumentacji konkretnej inwestycji. Najczęściej punktem odniesienia jest D400, lecz lokalne warunki, intensywność ruchu i usytuowanie włazu mogą wymagać dodatkowych wymagań dotyczących ryglowania, tłumienia hałasu albo konstrukcji ramy.
Na terenie przemysłowym analizuje się nacisk osi, ruch wózków, pojazdów ciężarowych i maszyn. E600 nie jest po prostu „mocniejszą wersją D400” do każdego zastosowania. Klasa powinna być potwierdzona przez projektanta lub osobę odpowiedzialną za rozwiązanie techniczne. Przy odbiorze liczą się także dokumenty, oznakowanie i prawidłowy montaż.
Oznaczenia na włazie i jak sprawdzić jego zgodność z normą
Na pokrywie lub ramie powinno znajdować się trwałe oznaczenie pozwalające zidentyfikować między innymi klasę wyrobu, producenta albo znak identyfikacyjny oraz odniesienie do właściwej normy. Oznaczenie może być wykonane jako odlew, znak reliefowy lub inna trwała forma. Naklejka na opakowaniu nie zastępuje oznaczenia na produkcie, jeżeli wymagane informacje powinny być trwale naniesione.
Przed zakupem warto poprosić o kartę techniczną, deklarację właściwości użytkowych lub inny dokument wskazany przez producenta dla danego wyrobu. Dokument powinien dotyczyć konkretnego modelu, a nie całej grupy produktów o różnych wymiarach i klasach. Jeżeli sprzedawca podaje certyfikat ITB albo inny dokument oceny, sprawdź, czy obejmuje dokładnie wybrany typ, materiał, klasę i konfigurację z ramą.
Szczególną ostrożność zachowaj przy opisach typu „wzmocniony”, „przemysłowy” lub „do dużych obciążeń”. Takie określenia nie są równoznaczne z klasą D400, E600 czy F900. Liczy się jednoznaczna deklaracja oraz możliwość powiązania jej z konkretnym wyrobem.
Przy odbiorze sprawdź, czy na pokrywie widnieje właściwa klasa, czy wymiary zgadzają się z zamówieniem i czy rama nie jest odkształcona. Nie łącz przypadkowej pokrywy z inną ramą, nawet gdy średnica lub wymiar nominalny wydają się takie same. Zmiana elementu podparcia może zmienić sposób przenoszenia siły.
W przypadku drogi publicznej, inwestycji przemysłowej lub zadania objętego odbiorem wiążące wymagania określa projektant i zarządca. Informacje z artykułu pomagają zweryfikować podstawy, ale nie zastępują dokumentacji projektowej ani formalnej oceny konkretnego rozwiązania.
Montaż i konserwacja a trwałość włazu w zależności od klasy
Nawet najlepsze klasy włazów żeliwnych nie zrekompensują błędnego osadzenia. Rama musi mieć stabilne, ciągłe podparcie, a podłoże wokół studzienki powinno być odpowiednio przygotowane i zagęszczone. Głębokość oraz rodzaj fundamentu zależą od konstrukcji nawierzchni, wymiarów włazu i obciążeń. Nie ma jednej uniwersalnej warstwy betonu, którą można zastosować w każdym miejscu.
Bardzo ważne jest poziomowanie ramy. Właz ustawiony wyżej lub niżej od nawierzchni będzie przyjmował dodatkowe uderzenia od kół, a woda może gromadzić się przy krawędzi. Rama powinna być osadzona zgodnie z rozwiązaniem projektowym, bez punktowych podparć i pustek pod kołnierzem. Materiał podparcia musi uzyskać wymaganą wytrzymałość przed dopuszczeniem ruchu.
Po montażu trzeba sprawdzić, czy pokrywa stabilnie leży, nie kołysze się i nie przesuwa przy obciążeniu. W przypadku włazów ryglowanych należy kontrolować stan zamka, rygla lub zatrzasku. Zabrudzenie mechanizmu może utrudniać zamykanie, a korozja zmniejszyć skuteczność zabezpieczenia. Nie należy samodzielnie usuwać elementów blokujących tylko dlatego, że utrudniają otwieranie.
Konserwacja powinna obejmować oczyszczanie miejsca styku pokrywy z ramą, kontrolę pęknięć i odkształceń oraz usuwanie piasku i soli. Jeżeli pojawi się stukanie, zapadnięcie nawierzchni albo widoczny luz, nie warto czekać do awarii. Hałas jest często pierwszym sygnałem, że pokrywa nie pracuje już prawidłowo albo podparcie uległo osłabieniu.
Podsumowując, klasy włazów żeliwnych dobiera się od miejsca montażu i przewidywanego ruchu, nie od samej ceny ani rodzaju żeliwa. A15 sprawdzi się wyłącznie w strefach bez ruchu samochodowego, B125 bywa odpowiednia na części prywatnych podjazdów, C250 odpowiada strefom przy jezdni, a D400 jest typowym wyborem dla dróg i intensywnego ruchu kołowego. E600 i F900 pozostają klasami specjalistycznymi.
Przed zakupem trzeba sprawdzić oznaczenie, dokumentację, zgodność pokrywy z ramą oraz warunki montażu. Przy drodze publicznej, terenie przemysłowym lub inwestycji podlegającej odbiorowi ostateczny dobór powinien potwierdzić projektant albo zarządca. Jeżeli nie da się jednoznacznie określić obciążenia i sposobu osadzenia, konsultacja techniczna jest tańsza niż wymiana uszkodzonego włazu wraz z nawierzchnią.
